ABBH

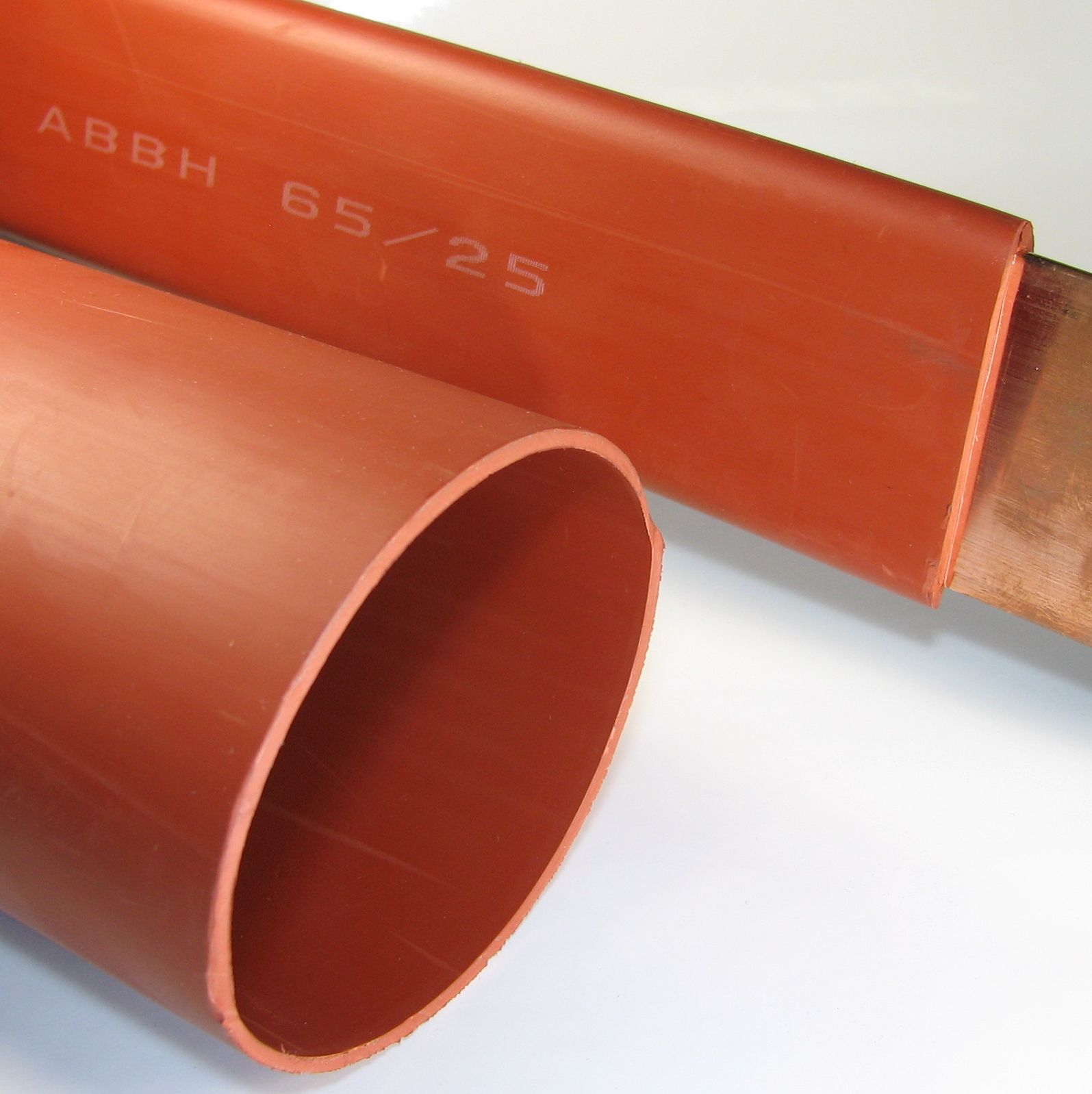

Толстостенные термоусаживаемые трубки ABBH применяются для изолирования высоковольтных токоведущих шин. Предназначены для наружного применения, т.к. являются трекингостойкими (не разрушачтся под воздействием поверхностных разрядов) и устойчивы к ультрафиолетовому излучению. Позволяют сократить промежутки между шинами в сравнении с неизолированными шинами.
Материал - Полиолефин с подавлением горения (самозатухающие)
Стандартный цвет - кирпично-красный
Размеры - подбор трубок на прямоугольные и круглые шины*
* При подборе трубок в рекомендованном диапазоне, гарантируется минимальная толщина стенок трубок >2,5мм.
При использовании трубок размера меньшего, чем указанно в таблице, толщина стенок после будет меньше 2,5мм.
| Размер трубок | Размер прямоугольных шин a+b (ширина+высота) |
Диаметр круглой шины (кабеля) |
Толщина стенок мин.(мм) |
||
| Макс. (мм) | Мин. (мм) | Макс. (мм) | Мин. (мм) | ||
| 25/10 | 25 | 15 | 18 | 15 | 3.50 |
| 30/12 | 35 | 22 | 25 | 20 | 4,00 |
| 40/16 | 45 | 28 | 30 | 25 | 4,00 |
| 50/20 | 55 | 38 | 40 | 25 | 4,50 |
| 65/25 | 65 | 45 | 50 | 30 | 4,50 |
| 75/30 | 75 | 50 | 55 | 35 | 4,50 |
| 85/35 | 90 | 55 | 60 | 40 | 4,50 |
| 100/40 | 110 | 70 | 80 | 50 | 4,50 |
| 120/50 | 140 | 90 | 95 | 60 | 5,00 |
| 150/60 | 180 | 105 | 120 | 70 | 5,00 |
| 175/75 | 210 | 130 | 140 | 85 | 5,00 |
| 210/85 | 260 | 140 | 170 | 95 | 5,00 |
Минимально допустимое расстояние между шинами и между шиной и "землей"
| Тип шины | Тестовое расстояние | Рекомендуемое растояние |
||
| Ф. и Ф. (мм) | Ф. и З. (мм) | Ф. и Ф. (мм) | Ф. и З. (мм) | |
| Круглая шина до 36 кВ | 160 | 220 | 200 | 270 |
| Прямоугольная шина до 36 кВ | 180 | 260 | 220 | 285 |
Параметры
| Параметр | Метод испытания | Типичные показатели |
| Прочность на разрыв | ASTM D 2671 | >11 МПа |
| Предельное удлинение | ASTM D 2671 | >400% |
| Продольн. усадка | UL 224 | до 10% |
| Проникновение влаги | ASTM D 570 | <0,05% |
| Объемное сопротивление | IEC 93 | >1014 Ом*см |
| Электрическая прочность | IEC 243 | >20кВ/мм |
| Инструкция | Скачать instrukciya_tut.pdf |
